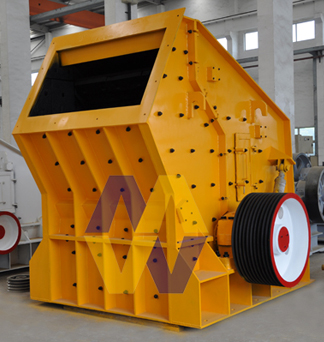

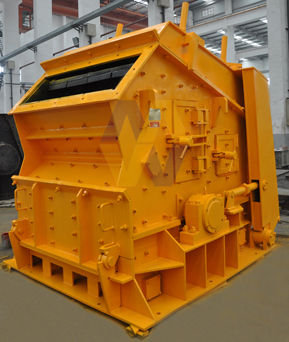

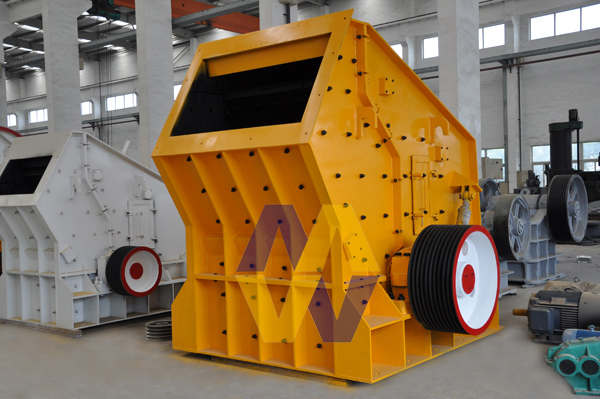

反擊式破碎機(反擊破)是一種新型高效率的碎石設備, 上海明工重型設備有限公司結合國內砂石行業具體工礦實踐條件研制的最新一代反擊式破碎機。采用最新的制造技術,獨特的結構設計而成的新一代反擊式破碎機,加工成品呈立方體,無張力和裂縫,粒形相當好,反擊破破碎進料粒度不超過500mm、抗壓強度不超過350MPa的各種粗、中、細物料(花崗巖、石灰石、混凝土等),其特點是體積小,成品呈立方體,構造簡單,破碎比大(可達40)
,能耗少,生產能力大,產品粒度均勻,并有選擇性的碎石作用。反擊破廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。其排料粒度大小可以調節,破碎規格多樣化。
反擊式破碎機工作原理:
反擊式破碎機是一種利用沖擊能來破碎物料的破碎機。工作過程中,在電動機的帶動下,轉子高速旋轉,物料進入板錘作用區時,與轉子上的板錘撞擊破碎,后又被拋向反擊裝置上再次破碎,然后又從反擊襯板上彈回到板錘作用區重新破碎,此過程重復進行,物料由大到小進入一、二、三、反擊腔重復進行破碎,直到物料被破碎至所需粒度,由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。
反擊式破碎機工作環境:
單轉子反擊式破碎機具有結構簡單、破碎比大、能耗低、產量高、重量輕、破碎后成品呈立方形體等優點,可供選礦、化學、水泥、建筑、耐火材料、陶瓷、玻璃等工業部門用于中碎和細碎各種中等硬度的物料之用,如:石灰石、熟料、爐渣、焦炭、煤等。本系列反擊式破碎機與錘式破碎機相比,反擊式破碎機的破碎比更大,并能更充分地利用整個轉子的高速?zèng)_擊能量。但由于反擊式破碎機板錘極易磨損,它在硬物料破碎的應用上也受到限制,反擊破通常用來粗碎、中碎或細碎石灰石、煤、電石、石英、白云石、硫化鐵礦石、石膏和化工原料等中硬以下的脆性物料。
反擊式破碎機性能特點:
1.進料口大、破碎腔高、適應物料硬度高,塊度大、產品石粉少;
2.反擊板與板錘間隙能方便調節,有效控制出料粒度,顆粒形狀好;
3.結構緊湊、機器剛性強、轉子具有大的轉動慣量;
4.高鉻板錘,抗沖擊、抗磨損、沖擊力大;
5.破碎功能全、生產率高、機件磨耗小、綜合效益高。
6.無鍵連接,檢修方便,經濟可靠;
反擊式破碎機規格與技術參數:
型號
|
規格
|
進料尺寸 |
最大進料尺寸
(mm) |
產量
(t/h) |
功率
(kW) |
外形尺寸
(mm) |
重量
(t) |
PF-0607 |
Ø644×740 |
320x770 |
100 |
10-20 |
30 |
2010x1490x2600 |
6.5 |
PF-0807 |
ø850×700 |
400×730 |
300 |
15-30 |
30-45 |
2210×1490×2670 |
8.1 |
PF-1008 |
ø1000×800 |
400×830 |
300 |
30-50 |
37-55 |
2400×1558×2660 |
9.5 |
PF-1010 |
ø1000×1050 |
400×1080 |
350 |
50-80 |
55-75 |
2400×2250×2620 |
12.2 |
PF-1210 |
ø1250×1050 |
400×1080 |
350 |
70-120 |
110-132 |
2690×2338×2890 |
14.9 |
PF-1212 |
ø
1250X1250 |
400x1300 |
350 |
100-150 |
132-160 |
2690x2508x2890 |
16.3 |
PF-1214 |
ø1250×1400 |
400×1430 |
350 |
130-180 |
132-160 |
2690×2688×2890 |
18.6 |
PF-1310 |
ø1300×1050 |
490×1170 |
400 |
80-140 |
110-160 |
2780×2478×2855 |
21.2 |
PF-1315 |
ø1320×1500 |
860×1520 |
500 |
160-250 |
180-260 |
3096×3273×2667 |
24.3 |
PF-1415 |
ø1450×1500 |
1145×1520 |
950 |
220-450 |
220-315 |
3745×3022×3519 |
27 |
PF-1520 |
ø1520×2000 |
830×2050 |
700 |
300-550 |
315-440 |
3581×3560×3265 |
36.5 | |
