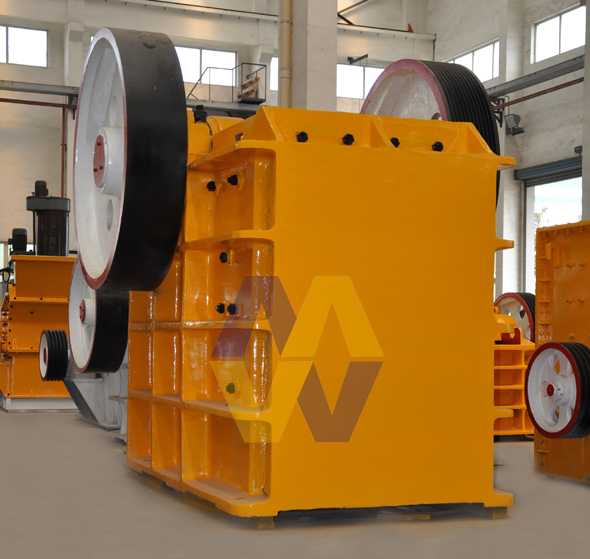

鄂式破碎機又稱鄂破機、老虎口,鄂式破碎機分粗破和細破兩種。首先廣泛應用于筑路工程,以后應用于礦山。具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。破碎抗壓強度不超過320兆帕的各種物料,其給料粒度為125mm~1020mm,是初級、二級破碎首選設備。 上海明工重型設備有限公司鄂破機吸取國內外同類產品各大優勢,研制成高效節能于一體破碎設備,各大中小型鄂式破碎機作為砂石系列的主力產品,從設計和生產、售后能力上講,處于領先地位。PE系列鄂式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。
鄂式破碎機工作原理: 鄂式破碎機主要由機架、支撐裝置、工作機構(定鄂板和動鄂板)、傳動機構(偏心連桿、推力板、飛輪、偏心軸)、保險裝置、排礦口的調整裝置(楔塊調整裝置、墊片調整裝置)、肘板、肘板后座、調隙螺桿、復位彈簧等組成,其中肘板還起到保險作用。
鄂式破碎機以曲動擠壓型方式工作,其原理是:電動機驅動皮帶和皮帶輪,通過偏心軸使動鄂上下運動,當動鄂上升時肘板與動鄂間夾角變大,從而推動動鄂板向固定鄂板接近,與其同時物料被壓碎或劈碎,達到破碎的目的;當動鄂下行時,肘板與動鄂夾角變小,動鄂板在拉桿,彈簧的作用下,離開固定鄂板,此時已破碎物料從破碎腔下口排出。當壓力上升到超過物料所能承受的強度時,即發生破碎.反之,當動鄂離開固定鄂向相反方向擺動時,物料則靠自重向下運動.動鄂的每一個周期性運動就使物料受到一次壓碎作用,并向下排送一段距離.經若干個周期后,被破碎的物料便從排料口排出機外。
鄂式破碎機運行周期:
將大型石塊破碎成小石料的過程中,第一道破碎機通常稱為初級破碎機。最常用也最堅固的破碎機是鄂式破碎機。在給鄂式破碎機喂料時,物料從頂部入口進入含有鄂齒的破碎腔內。鄂齒以強大力量將物料頂向腔壁,將之破碎成更小的石塊。支持鄂齒運動的是一根偏心軸,此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承,軸承的工作環境較為苛刻。軸承必須承受巨大的沖擊載荷,磨蝕性污水和高溫。盡管如此,鄂破仍能非?煽康墓ぷ鳎@是保證生產效率的關鍵環節。
鄂式破碎機性能特點: 1.破碎腔深而且無死區,提高了進料能力與產量; 2.其破碎比大,產品粒度均勻,噪音低,粉塵少。 3.墊片式排料口調整裝置,可靠方便,調節范圍大,增加了設備的靈活性; 4.潤滑系統安全可靠,部件更換方便,保養工作量小; 5.結構簡單,工作可靠,運營費用低; 6.設備節能:單機節能15%~30%,系統節能一倍以上; 7.排料口調整范圍大,可滿足不同用戶的要求。
鄂式破碎機性能和技術參數:
型號
|
進料口尺寸
(mm) |
最大進 料粒度 |
排料口調 整范圍
(mm) |
處理能力
(t/h) |
偏心軸轉速
(r/min) |
電動機功率 (kw) |
總重量
(t) |
外形尺寸 (長×寬×高)
(mm) |
PE-150×250 |
150×250 |
125 |
10-40 |
1-3 |
250 |
5.5 |
0.8 |
720×660×850 |
PE-200×300 |
200×300 |
180 |
15-50 |
2-6 |
260 |
7.5 |
1.2 |
910×750×990 |
PE-200×350 |
200×350 |
180 |
18-70 |
3-10 |
260 |
11 |
1.5 |
1000×870×990 |
PE-250×400 |
250×400 |
210 |
20-60 |
5-20 |
300 |
15 |
2.8 |
1300×1090×1270 |
PE-400×600 |
400×600 |
340 |
40-100 |
16-60 |
275 |
30 |
7 |
1730×1730×1630 |
PE-500×750 |
500×750 |
425 |
50-100 |
40-110 |
275 |
55 |
12 |
1980×2080×1870 |
PE-600×750 |
600×750 |
500 |
150-200 |
80-240 |
275 |
55 |
15.8 |
2070×2000×1920 |
PE-600×900 |
600×900 |
500 |
65-160 |
50-180 |
250 |
55 |
17 |
2190×2206×2300 |
PE-750×1060 |
750×1060 |
630 |
80-140 |
110-320 |
250 |
90-110 |
29 |
2660×2430×2800 |
PE-800×1060 |
800×1060 |
640 |
160-220 |
130-330 |
250 |
110 |
29.8 |
2710×2430×2800 |
PE-830×1060 |
830×1060 |
650 |
160-220 |
150-336 |
250 |
110 |
30.7 |
2740×2430×2800 |
PE-870×1060 |
870×1060 |
660 |
200-260 |
190-336 |
250 |
110 |
31.5 |
2810×2430×2800 |
PE-900×1060 |
900×1060 |
685 |
230-290 |
230-390 |
250 |
110 |
33 |
2870×2420×2940 |
PE-900×1200 |
900×1200 |
750 |
95-165 |
220-450 |
200 |
110 |
52 |
3380×2870×3330 |
PE-1000×1200 |
1000×1200 |
850 |
195-265 |
315-500 |
200 |
110 |
55 |
3480×2876×3330 |
PE-1200×1500 |
1200×1500 |
1020 |
150-300 |
400-800 |
180 |
160 |
100.9 |
4200×3300×3500 |
PEX-150×750 |
150×750 |
120 |
18-48 |
8-25 |
320 |
15 |
3.8 |
1200×1530×1060 |
PEX-250×750 |
250×750 |
210 |
25-60 |
13-35 |
330 |
30 |
5.5 |
1380×1750×1540 |
PEX-250×1000 |
250×1000 |
210 |
25-60 |
16-52 |
330 |
30 |
7 |
1560×1950×1390 |
PEX-250×1200 |
250×1200 |
210 |
25-60 |
20-61 |
330 |
37 |
9.7 |
2140×1660×1500 |
PEX-300×1300 |
300×1300 |
250 |
20-90 |
16-105 |
300 |
55 |
15.6 |
2720×1950×1600 |
|
