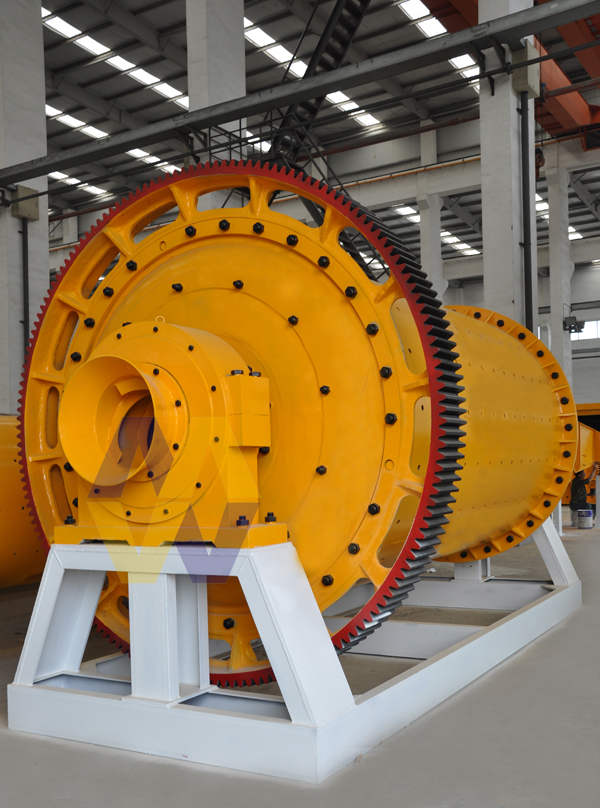

節能球磨機用途:節能球磨機是物料被破碎之后，再進行粉碎的關鍵設備。它廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
節能球磨機工作原理：節能球磨機外沿齒輪傳動，兩倉，格子型節能球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔�。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
節能球磨機的結構特點：本機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。
功格與性能參數表
|
型號 |
筒體轉速
（r/min） |
裝球量
（t） |
給料粒度 |
出料粒度 |
產量（t/h） |
電機功率 |
機重（T） |
|
?900×1800 |
38 |
1.5 |
≤20 |
0.075-0.89 |
0.65-2 |
18.5 |
3.6 |
|
?900×3000 |
38 |
2.7 |
≤20 |
0.075-0.89 |
1.1-3.5 |
22 |
4.6 |
|
?1200×2400 |
32 |
3.8 |
≤25 |
0.075-0.6 |
1.5-4.8 |
45 |
12.5 |
|
?1200×3000 |
32 |
5 |
≤25 |
0.074-0.4 |
1.6-5 |
45 |
12.8 |
|
?1200×4500 |
32 |
7 |
≤25 |
0.074-0.4 |
1.6.5.8 |
55 |
13.8 |
|
?1500×3000 |
27 |
8 |
≤25 |
0.074-0.4 |
2-5 |
90 |
17 |
|
?1500×4500 |
27 |
14 |
≤25 |
0.074-0.4 |
3-6 |
110 |
21 |
|
?1500×5700 |
27 |
15 |
≤25 |
0.074-0.4 |
3.5-8 |
132 |
24.7 |
|
?1830×3000 |
24 |
11 |
≤25 |
0.074-0.4 |
4-10 |
180 |
28 |
|
?1830×6400 |
24 |
23 |
≤25 |
0.074-0.4 |
6.5-15 |
210 |
34 |
|
?1830×7000 |
24 |
25 |
≤25 |
0.074-0.4 |
7.5-17 |
245 |
36 |
|
?2200×5500 |
21 |
30 |
≤25 |
0.074-0.4 |
10-22 |
370 |
48.5 |
|
?2200×6500 |
21 |
31 |
≤25 |
0.074-0.4 |
14-26 |
380 |
52.8 |
|
?2200×7500 |
21 |
33 |
≤25 |
0.074-0.4 |
16-29 |
380 |
56 |
|
?2400×7000 |
21 |
34.5 |
≤25 |
0.074-0.4 |
18-32 |
400 |
62.8 |
|
?2400×8000 |
20.4 |
36 |
≤25 |
0.06-0.08 |
18-36 |
410 |
81.2 |
|
?2700×3600 |
18 |
37 |
≤25 |
＜0.08 |
50 |
410 |
77.5 | |
