一、加氣混凝土設備詳細介紹:
加氣混凝土制品在國外發展到現在已有近一百年的歷史,已成為建筑行業支柱產業,我國引進該技術也近四十年的歷史,其生產工藝和設備裝備趨于成熟。由于加氣混凝土具有容重輕、保溫性能高、吸音效果好,有一定的強度和可加工等優點,且生產原料豐富,特別是使用粉煤灰為原料,即能綜合利用工業廢渣、治理環境污染、不破壞耕地,又能創造良好的社會效益和經濟效益,是一種替代傳統實心粘土磚理相的墻體材料,多年來受到國家墻改政策、稅收政策和環保政策的大力支持,加氣混凝土制品已成為新型建筑材料的一個重要組成部分,具有廣闊的市場發展前景。
二、加氣混凝土生產工藝
加氣混凝土可以根據原材料類別、品質、主要設備的工藝特性等,采取不同的工藝進行生產。但一般情況下,將粉煤灰或硅砂加水磨成漿料,加入粉狀石灰,適量水泥、石膏和發泡劑,經攪拌后注入?騼,靜氧發泡固化后,切割成各種規格砌塊或板材,由蒸養車送入蒸壓釜中,在高溫飽和蒸氣養護下即形成多孔輕質的加氣混凝土制品。

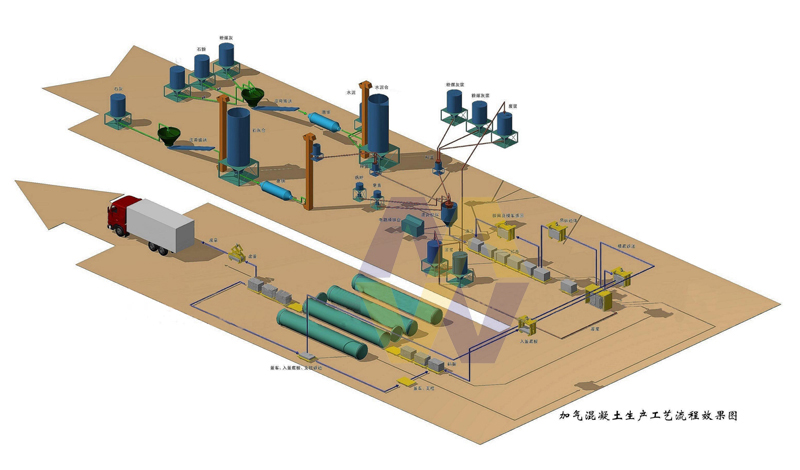

首先將貯存的原材料經計量配料(1)后進入澆注攪拌機內,經攪拌(2)均勻后澆注溫度和時間的預養(4)坯體達到一定硬度后,由翻轉吊具把模具和坯體吊至切割機上。翻轉吊具完成下列功能:a把模具在空中作90度翻轉(5)(模具的一側板成為支承坯體的底板直至蒸養出成品),b吊運載小車或切割支撐架上完成開模、脫模(6),c脫下的?蚝头祷氐恼麴B(yǎng)側板(16)再重新組合成模具(17)等待清理后噴油(18)重新澆注。坯體在切割機上分步作六面切割;a首先進行坯體兩側面垂直切割(7),b然后進行縱向水平式切割(8);c最后進行橫向水平式切割(9)。切割好的坯體由半成品吊具連同底板吊至蒸養小車(10),然后編入蒸壓釜(11)進行高溫蒸養(12),蒸養好后出釜(13),由成品吊具將成品堆垛(14)或裝車、打包(15),蒸養側板則返回(16)。
三、生產設備裝備
加氣混凝土生產設備的選型和數量根據工藝設計方案而確定,根據工藝設計,澆注分為固定式和移動式兩種澆注,切割方式目前國內以翻轉切割為主,其它配料系統、蒸壓養護等設備都大同小異。
年產10萬m3/年加氣混凝土主要工藝設備配套一覽表
設備名稱 |
規格及型號 |
數量 |
攪拌機 |
4.2m 3 |
1臺 |
攪拌澆注車 |
4.2m 3 |
1臺 |
? |
3.95m×1.25m |
30個 |
模底 |
4.10m×1.44m |
100個 |
蒸養車 |
3.00m×1.20m |
50臺 |
單梁雙勾雙速行車 |
Q=5T |
1臺 |
單梁單勾行車 |
Q=5T |
1臺 |
吊具 |
專用 |
2架 |
立柱支桿 |
專用 |
200根 |
蒸壓釜 |
φ2×21m |
6條 |
斗式提升機 |
D250型 |
1臺 |
球磨機 |
φ1200×4500mm |
1臺 |
蒸氣鍋爐 |
8t/h 1.6mpa |
1臺 |
移動式卷揚機 |
3T |
6臺 |
切割機 |
XJQ-A-4.2×1.2×0.6m |
1臺 |
鋁粉攪拌機 |
0.04m 3 |
1臺 |
斗式上料車 |
專用 |
1臺 |
料漿貯罐 |
20m 3 |
2個 |
制漿罐 |
6m 3 |
1個 |
料倉 |
60m 3 |
2個 |
破碎機 |
250×400 |
1臺 |
計量罐 |
2m 3 |
2個 | |
