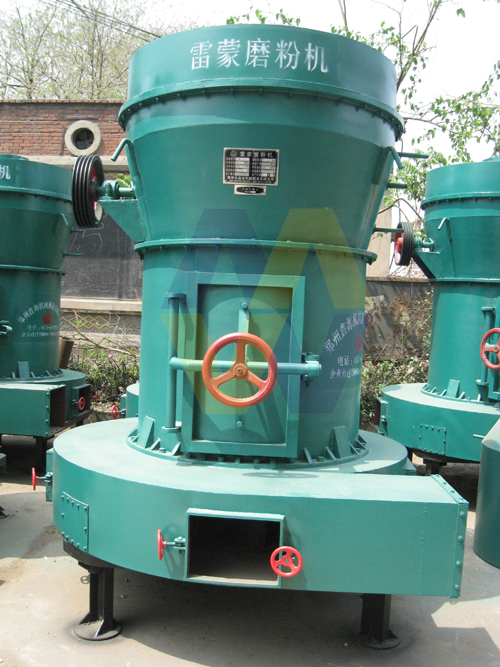

雷蒙磨適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、陶瓷、玻璃等莫氏硬度不大于 7 級,濕度在6%以下的非易燃易爆的礦業、化工、建材、冶金等行業 280 多種物料的制粉加工,成品粒度在 100 - 425 目范圍內任意調節。
雷蒙磨工作過程:
將需要粉碎的物料均勻連續的送入雷蒙磨主機磨室內,由于旋轉時離心力作用,磨輥向外擺動,緊壓于磨環,鏟刀鏟起物料送到磨輥與磨環之間,因磨輥的滾動而達到粉碎目的。
物料研磨后,粉磨隨鼓風機循環風帶入分析機進行分選,細度過粗的物料洛會重磨,合格細粉則隨其流進入成品旋風集粉器,經出粉管排出,即為成品。
在磨室內因被磨物料中有一定的水分,研磨時生熱,水氣蒸發,以及整機各管道接口不嚴密,外界氣體被吸入,使循環氣壓增高,保證磨機在負壓狀態下工作, 所增加的氣流量通過余風管排入除塵器,被凈化后排入大氣 。
R型雷蒙磨粉機主要技術參數:
型號 |
3R1410 |
3R1815 |
3R2615 |
3R2715 |
4R2716 |
最大進料 mm |
5-8 |
15 |
20 |
20 |
15-25 |
成品粒度 mm |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
班產量t |
1-10 |
1-15 |
2-25 |
3-30 |
3-30 |
主軸轉速 r/min |
280 |
200 |
165 |
165 |
165 |
磨環內徑 mm |
405 |
550 |
780 |
830 |
830 |
磨輥直徑 mm |
140 |
180 |
260 |
270 |
270 |
磨輥高度 mm |
100 |
150 |
150 |
150 |
160 |
主機電機 kw |
Y 160M -6-7.5 |
Y 180L -8-11 |
Y225S-8-18.5 |
Y 225M -8-18.5 |
Y 225M -8-22 |
風機電機 kw |
Y132S-4-5.5 |
Y 132M -4-7.5 |
Y 160L -4-15 |
Y 180M -4-18.5 |
Y 180M -4-18.5 |
分析電機 kw |
Y 190L -6-1.1 |
Y 100L -6-1.5 |
Y 112M -6-2.2 |
Y 112M -6-2.2 |
Y 112M -6-2.2 |
外型尺寸 mm |
3400*2161*3246 |
4200*3900*4300 |
5970*4000*5000 |
5970*4000*5200 |
5970*4000*5200 |
總重量 Kg |
2500 |
2950 |
3800 |
4000 |
4000 |
型號 |
4R3016 |
3R4R3117 |
4R3216 |
5R3818 |
5R4119 |
最大進料 mm |
15-25 |
15-25 |
20 |
30 |
30 |
成品粒度 mm |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
班產量t |
3-36 |
3-36 |
3-38 |
3-50 |
6-66 |
主軸轉速 r/min |
152 |
152 |
130 |
108 |
103 |
磨環內徑 mm |
880 |
910 |
970 |
1205 |
1280 |
磨輥直徑 mm |
300 |
310 |
320 |
380 |
410 |
磨輥高度 mm |
160 |
170 |
160 |
180 |
190 |
主機電機 kw |
Y 225M -8-30 |
Y 250M -8-30 |
Y225S-4-37 |
Y280S-4-75 |
Y280S-4-75 |
風機電機 kw |
Y 180L -4-30 |
Y 200L -4-30 |
Y 200L -4-30 |
Y 225M -4-45 |
Y 250M -4-55 |
分析電機 kw |
Y 132M -4-4 |
Y 132M -6-4 |
YCT200-4A-5.5 |
YCT200-4B-7.5 |
YCT200-4B-7.5 |
外型尺寸 mm |
7500*4500*7200 |
7500*4000*7200 |
9900*5800*9000 |
8000*7000*9800 |
8000*7850*9800 |
總重量 Kg |
7500 |
9500 |
14000 |
19300 |
26500 | 6R雷蒙磨粉機是我公司磨粉機專家在長期的磨粉機研發經驗的基礎上,引進世界一流的工業制粉技術,組織大量的磨粉機技術專家和相關工作人員,經過精心設計,實驗和改進開發出的世界領先水平的工業磨粉機。
名 稱 |
單位 |
規格、技術性能數據 |
磨輥數量 |
個 |
6 |
磨輥直徑×高度 |
毫米 |
直徑440×270 |
磨環內直接×高度 |
毫米 |
直徑1600×270 |
主機轉速 |
轉/分 |
82 |
最大進料粒度 |
毫米 |
< 35 |
成品粒度 |
毫米 |
1.9 - 0.045 |
產量 |
噸/小時 |
8-16 |
外形尺寸長×寬×高 |
米 |
12.55×5.70×8.355 |
總量 |
噸 |
35 | |
