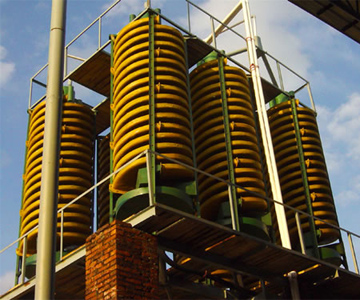

玻璃鋼旋轉螺旋溜槽是綜合了螺旋選礦機、螺旋溜槽、搖床、離心選礦機的特點,于1977 年研制成的一種新型國內首創的設備,是采礦、選礦的最佳設備,特別是海濱、河畔、砂灘、溪道的砂礦開采更為理想。產品具有結構合理,安裝簡單,占地面積少,操作簡易,選礦穩定,分礦清楚,處理量大,效率高選礦富集比高、回收率高,運轉可靠的特點。具有重量輕、防潮、防銹、耐腐蝕,對給礦量和濃度、粒度、品位的波動適應性強,無噪音等優點。
用途:
本設備適用于分選粒度0.3--0.02毫米細料的鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鋯英石、金紅石、獨居石、磷乙礦、鎢礦、錫礦、鉭礦、鈮礦以及具有比重差異的其他有色金屬、稀有金屬和非金屬礦物體。本設備具有選別過程穩定、容易控制,給礦濃度允許變化范圍大,富集比高、回收率高,占地面積小、耗水量少,結構簡單,無需動力,處理量大,安裝簡易,操作方便,投資小見效快等優點。
使用方法及原理:
將螺旋溜槽立起,校準垂直線,用鐵架或木頭固定在合適的位置,由砂泵將礦砂送到螺旋上頂兩個進料口處,加入補充水,調節礦槳濃度,礦槳自然從高往下旋流,在旋轉的斜面流速中產生一種慣性的離心力,以礦砂的比重、粒度、形狀上的差異,通過旋流的重力和離心力的作用,將礦與砂分開,精礦流入精礦斗用管道接出,尾砂流進尾砂斗用管道接到砂池,再用砂泵排走,完成了選礦的全過程。
螺旋溜槽技術特性及操作條件:
型號 |
5LL-1200 |
5LL-900 |
5LL-600 |
5LL-400 |
外徑 |
1200 |
900 |
600 |
400 |
螺距 |
900/720/540 |
675/540/405 |
450/360/270 |
240/180 |
距徑比(螺距/直徑) |
0.75/0.6/0.45 |
0.75/0.6/0.45 |
0.75/0.6/0.45 |
0.6/0.45 |
橫向傾角(度) |
9° |
9° |
9° |
9° |
每臺最多安裝螺旋頭數 |
4 |
4 |
3 |
2 |
給礦粒度 |
0.3-0.03 |
0.3-0.03 |
0.2-0.02 |
0.2-0.02 |
給礦濃度(%) |
25-55 |
25-55 |
25-55 |
25-55 |
生產能力(t/h) |
4-6 |
2-3 |
0.8-1.2 |
0.15-0.2 |
外形尺寸 |
長 |
1360 |
1060 |
700 |
460 |
寬 |
1360 |
1060 |
700 |
460 |
高 |
5230 |
4000 |
2600 |
1500 |
重量 |
600 |
400 |
150 |
50 | |
