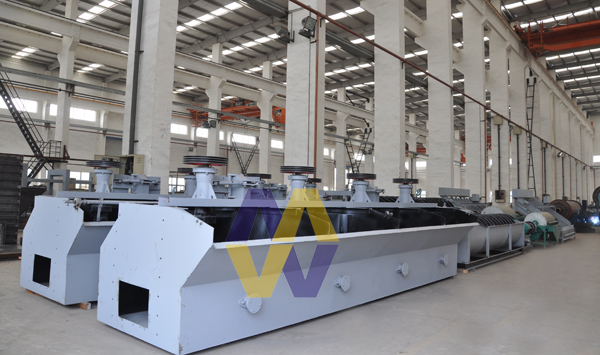

浮選機適用于有色黑色金屬的選別，還可用于非金屬如：煤瑩石、滑石的選別。
浮選機由電動機三角代傳動帶動葉輪旋轉，產生離心作用形成負壓，一方面吸入充足的空氣與礦漿混合，一方面攪拌礦漿與藥物混合，同時細化泡沫，使礦物粘合泡沫之上，浮到礦漿面再形成礦化泡沫。調節閘板高度，控制液面，使有用泡沫被刮板刮出。
我廠生產的浮選設備具有如下特點:吸氣量大、功耗低。每槽兼有吸氣、吸漿和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置,便于流程的變更.礦漿循環合理，能最大限度地減少粗砂沉淀。設有礦漿面的自控裝置，調節方便 。葉輪帶有后傾式的上下葉片。上葉片產生礦漿上循環，下葉片產生礦漿下循環。
SF型浮選機技術參數
|
型號 |
SF0.37 |
SF0.7 |
SF1.2 |
SF2.8 |
SF4 |
|
槽體容積（m3） |
0.37 |
0.7 |
1.2 |
2.8 |
4 |
|
葉輪直徑 |
300 |
350 |
450 |
550 |
650 |
|
生產能力（m3/min） |
0.2-0.4 |
0.3-0.9 |
0.6-1.2 |
1.5-3.5 |
0.5-4 |
|
葉輪轉速（m3/min） |
352 |
400 |
312 |
268 |
238 |
|
電動機 |
型號 |
①Y90L-4 |
①Y100L2-4 |
①Y132M2-6 |
①Y160L-6 |
①Y180L-6 |
|
②Y90S-4 |
②Y90S-4 |
②Y90S-4 |
②Y90S-4 |
②Y90L-4 |
|
功率 |
①1.5 |
①3 |
①5.5 |
①11 |
①15 |
|
②1.1 |
②1.1 |
②1.1 |
②1.1 |
②1.5 |
|
外型尺寸 |
700×700×750 |
900×820×950 |
1100×1100×1100 |
1700×1600×1150 |
1850×2050×1200 |
|
單槽重量 |
468 |
600 |
1373 |
2338 |
2660 |
XJK系列浮選機技術參數
|
型號規格 |
XJK-0.35（3A） |
XJK-0.62（4A） |
XJK-1.1（5A） |
XJK-2.8（6A） |
XJK-5.8（7A） |
|
有效容積（m3） |
0.35 |
0.62 |
1.1 |
2.8 |
5.8 |
|
生產能力（m3/min） |
0.18～0.4 |
0.3～0.9 |
0.6～1.6 |
1.5～3.5 |
3～7 |
|
轉速（r/min） |
470 |
400 |
330 |
280 |
240 |
|
葉輪直徑 |
300 |
350 |
500 |
600 |
750 |
|
配套電機 |
型號 |
轉子 |
Y90L-4 |
Y100L2-4 |
Y132M2-6 |
Y160L-6 |
Y200L2-6（Y225M-6） |
|
刮板 |
Y90S-4 |
Y90S-4 |
Y90S-4 |
Y90S-4 |
Y90L-4 |
|
功率 |
葉輪電機 |
1.5 |
3 |
5.5 |
11 |
22（30） |
|
刮板電機 |
1.1 |
1.1 |
1.1 |
1.1 |
1.5 |
|
重量：（t/單槽） |
0.43 |
0.86 |
1.38 |
2.33 |
3.533 | 浮選機使用說明：
開機前應先檢查各部位螺栓，停機起動前應先手動代輪旋轉，以防沉淀物淤積增加電動機負荷，工作時應細心調整閘門高度，使液面保持穩定，隨時將礦漿液面上的礦化泡沫刮入流槽。葉輪與定子應保持一定的間距，磨損時應注意更換，泵體內軸承每三個月要保養一次。 易損件：葉輪，定子。 |
